Konfigurasi Acces Point

1.    Resume Praktikum Jaringan Komputer Tentang Wireless Menggunakan Access point Praktikum jaringan komputer 24-Oktober-2013 membahas tentang cara konfigurasi Access Point. Access point adalah perangkat yang memungkinkan perangkat nirkabel untuk terhubung ke jaringan. Access point digunakan untuk membuat koneksi wireless pada sebuah jaringan dan berfungsi sebagai pengatur lalu lintas data sehingga memungkinkan banyak client dapat saling terhubung melalui jaringan. Peralatan yang harus disiapkan untuk membuat sebuah jaringan wireless dengan access point : 1. Access Point 2. Kabel LAN Straight 3. Laptop / PC (untuk mengatur konfigurasi) Langkah-langkah konfigurasi Access Point : 1. Hubungkan Power Adapter Access Point ke sumber arus AC atau Terminal listrik dan hubungkan ke Access Point agar Access Point dapat menyala. Untuk memastikan konfigurasi Access Point kembali ke pengaturan awal (diasumsikan kita ingin mengatur ulang, dari keadaan setting default dari pabrik), tekan tombol reset yang ada dibagian belakang Access Point dengan menggunakan bantuan berupa benda kecil seperti pulpen selama 10-30 detik.
2.    . Pasangkan Kabel LAN (Straight) ke port yang ada dibagian belakang Access Point dan ujung satunya lagi dipasangkan pada port yang ada pada Ethernet/NIC pada Laptop / PC yang akan digunakan untuk mengkonfigurasi. 3. Pastikan IP Addres pada Laptop / PC telah di konfigurasi dan dipastikan berada pada range IP yang sama dengan IP Addres Default Access Poin. Contoh IP Addres default yang digunakan saat praktikum : 192.168.1.245 untuk perangkat Linksys Wireless-G Access Point(WAP54G) (Range dari 1-245). Kemudian setting TCP/IP V4 pada Laptop/PC menjadi : IP Address 192.168.1.2, Subnet Mask default : 255.255.255.0 dan Default Gateway 192.168.1.1 atau boleh dikosongkan (Tidak diisi). 4. Buka browser pada Laptop/PC (Chrome, Mozilla, IE, dll), kemudian ketikan alamat IP default Access Point yaitu 192.168.1.245 pada URL browser dan tekan enter. Muncul sebuah popup untuk memasukkan Username dan Password. Kosongkan Username dan password isi dengan “admin”. Setelah itu muncul tampilan untuk konfigurasi Access Point.
3.     Terdapat empat menu yang ada pada Tab Acces Point Linksys Wireless-G Access Point(WAP54G) yaitu : 1. Setup 2. Wireless 3. Administration 4. Status 1. Setup Pada menu Setup terdapat submenu Network Setup dan AP Mode. - Network Setup yang berisi Device Name, Configuration Type yang mencakup IP Address, Subnet Mask, dan Default Gateway. - AP Mode terdapat Access Point(default), AP Client, Wireless Repeater, dan Wireless Bridge. • Access Point (Default) adalah pembuat jaringan sendiri. • AP Client adalah sebagai client apabila ingin menghubungkan dengan access point yang sudah ada sebelumnya, maka konfigurasi akan menyesuaikan dengan access point yang sudah ada tersebut, berfungsi juga sebagai penambah jumlah host. • Wireless Repeater adalah sebagai penguat sinyal, untuk jarak yang jauh sinyal yang dirkan lemah, maka access point dapat difungsikan sebagai Repeater menguatkan sinyal. • Wireless Bridge adalah untuk menghubungkan beberapa device Access Point tetapi hanya yang sejenis.
4.     Wireless. Pada menu Wireless terdapat Basic Wireless Setting, Wireless Security, Wireless MAC Filter, dan Advanced Wireless Setting. - Wireless terdapat berbagai macam konfigurasi yang lebih spesifik terhadap Access Point . Mulai dari jenis sinyal yang digunakan, keamanan yang digunakan, dan perangkat mana saja yang boleh terkoneksi. - Basic Wireless Setting terdapat Mode, Network N
5.     ame (SSID), Channel, SSID Broadcast, dan Current Encryption. Dibagian Mode isi dengan Mixed, dibagian Channel pilih 6-2,437GHz, dan di SSID Broadcast di-enabled-kan.
6.    - Wireless Security terdapat Security Mode, Encryption, Passphrase, dan Key Renewal. Isi Security Mode dengan WPA2-Mixed. Isi Encryption dengan TKIP+AES. Dalam submenu Wireless Security kita dapat mengkonfigurasi dari segi keamanan. Dimana dalam keamanan Access Point (AP) kita akan mengenal istilah WEP, WPA, WPA2, dan RADIUS. Perbedaan diantara fasilitas keamanan yang diberikan adalah pada WEP keamanan akan dibentuk dari frase kata yang kita inputkan sebagai hasil enkripsinya, sedangkan untuk WPA, dan WPA2 menggunakan metode enkripsi yang berbeda dari WEP yaitu menggunakan teknik enkripsi TKIP, AES, maupun kombinasi keduanya, sedangkan RADIUS adalah salah satu teknik pengamanan dengan menggunakan Server RADIUS. - Wireless MAC Filter kita dapat melakukan filter terhadap alamat fisik suatu perangkat yang akan terhubung dengan Access Point kita. Terdapat keterangan apakah ingin mengaktifkan filter atau tidak, jika ingin mengaktifkan filter ada dua pilihan yang bisa dipakai, yaitu : a. Prevent : menolak device dengan MAC address tertentu agar tidak bisa terhubung. b. Permit : hanya mengijinkan device dengan MAC address tertentu yang bisa terhubung. Pada AP Linksys jumlah maksimum yang bisa diterima ataupun ditolak adalah 50 alamat MAC.

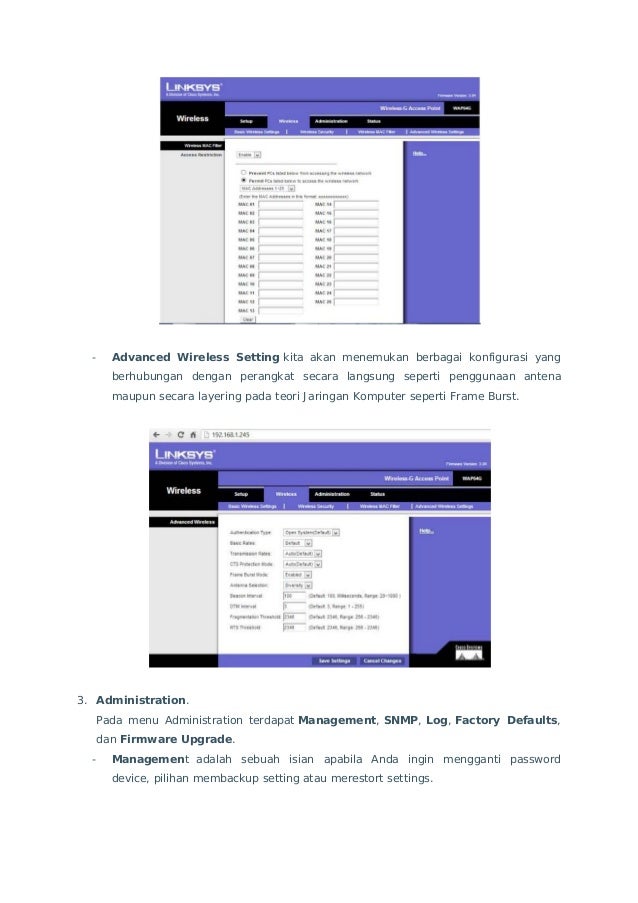

7.     Advanced Wireless Setting kita akan menemukan berbagai konfigurasi yang berhubungan dengan perangkat secara langsung seperti penggunaan antena maupun secara layering pada teori Jaringan Komputer seperti Frame Burst. 3. Administration. Pada menu Administration terdapat Management, SNMP, Log, Factory Defaults, dan Firmware Upgrade. - Management adalah sebuah isian apabila Anda ingin mengganti password device, pilihan membackup setting atau merestort settings.
8.     SNMP adalah protocol yang dirancang untuk memberikan kemampuan kepada pengguna untuk memantau dan mengatur jarak komputer secara sistematis dari jarak jauh atau dalam satu pusat kontrol jaringan. - Log berisi keterangan log koneksi dengan IP tertentu. - Factory Defaults adalah pilihan apakah anda ingin mereset pengaturan kembali seperti awal ketika anda membeli perangkat ini. - Firmware Upgrade adalah upgrade OS dari device itu sendiri. Pada menu ini kita akan mendapatkan konfigurasi secara administrasi Access Point (AP), baik untuk merubah password login konfigurasion panel, backup dan restore settings, SNMP, Log koneksi perangkat ke AP, melakukan reset konfigurasi kembali kebawaan pabrik, maupun melakukan upgrade firmware. 4. Status. Pada bagian status terdapat Local Network dan Wireless Network. Pada menu ini menampilkan informasi konektivitas Access Point baik secara Local Network maupun secara Wireless Network.
9.      Local Network berisi status versi firmware yang digunakan, MAC addressnya, alamat IP, subnet mask serta default gateway. - Wireless Network berisi keterangan MAC address, Mode Access Point, SSID, channel, security, serta SSID broadcast Note : Pada saat selesai melakukan konfigurasi pada masing-masing tab harus di tekan Save Setting untuk menerapkan hasil pengaturan. Daftar Pustaka : Setiawatri,novi. 2013. Konfigurasi Linksys Wireless-G Access Point(WAP54G). [Online]. Tersedia : http://novisetiawatrimulyadi.wordpress.com. [29 Oktober 2013] DimasKid. 2013. Konfigurasi Access Point (AP) Linksys 802.11b/g. [Online]. Tersedia : http://dimaskid.b logspot.com/2013/10/konfigurasi-access-point-ap-linksys.html. [29 Oktober 2013] Exyphedia. 2013. Konfigurasi Access Point Linksys WAP54G. [Online].
